Модель данных нужна для более простого соединения таблиц друг с другом и выстраивания связей между объектами без программирования.

Таблицы, которые используются в модели данных возможно создать несколькими способами:

• через раздел «Таблицы моделей» — основной путь;
• через вкладку «ER-схема» в модели данных;
• через вкладку «Таблицы моделей» в модели данных.

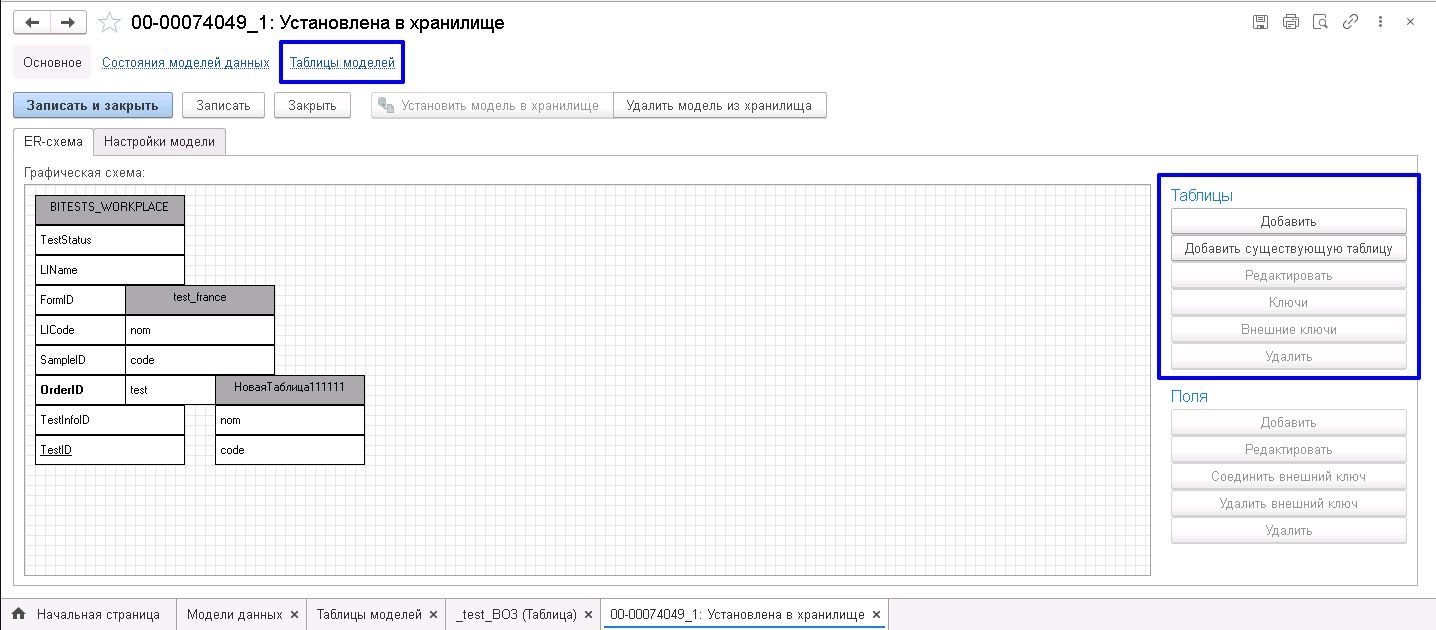

Если мы перейдем в раздел «Модели данных» и откроем любую модель, то увидим, что есть вкладка «ER-схема», в которой используются таблицы. А также в окне отображается вкладка «Таблицы моделей», которая дублирует список таблиц, которые представлены в ER-схеме.

При помощи кнопок в ER-схеме вы можете добавить новую или существующую таблицу в модель данных.

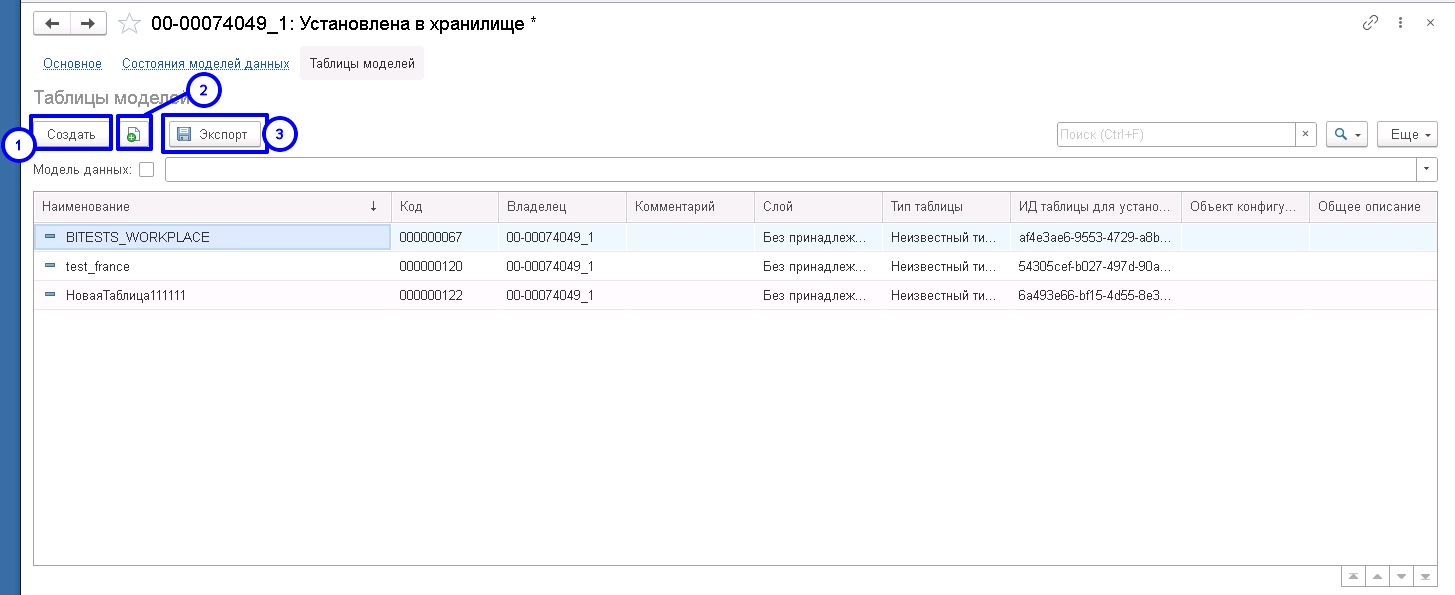

При переходе на вкладку «Таблицы моделей» отобразится список таблиц, которые используются в данной модели. При необходимости создания новой таблицы нажмите на кнопку «Создать» (1). Подробнее про окно создания описано в пункте «Создание таблицы».

Если нажать на строку уже имеющейся таблицы и нажать на кнопку «Создать новый элемент копированием текущего» (2), то отобразиться окно создания новой таблицы со скопированными полями «Слой», «Тип таблицы» и «База данных».

При выделении нужной строки и нажатии на кнопку «Экспорт» отобразиться окно «Экспорт в файл».

Раздел «Таблицы моделей»

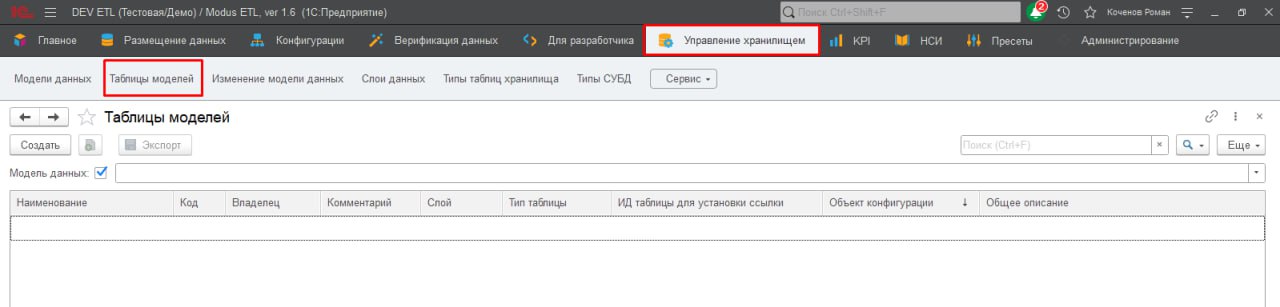

Как выше было расписано, таблицу моделей возможно создать через окно модели данных, но самый простой путь через раздел «Таблицы моделей». Для перехода в раздел в главном меню выберите «Управление хранилищем» и нажмите на «Таблицы моделей».

Если убрать галочку с поля «Модель данных», то отобразиться перечень таблиц моделей.

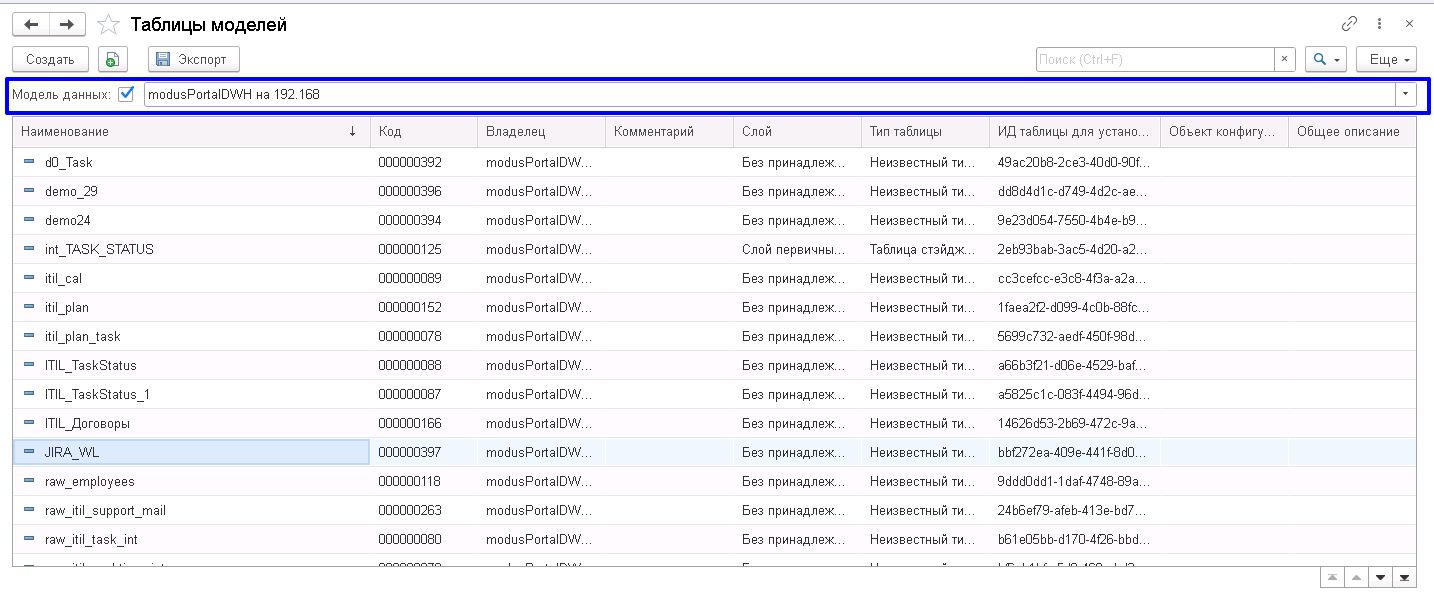

При необходимости отображения таблиц, относящихся к определенной модели данных, установите галочку в поле «Модель данных» и выберите в поле необходимое значение. Отобразится список таблиц.

Создание таблицы

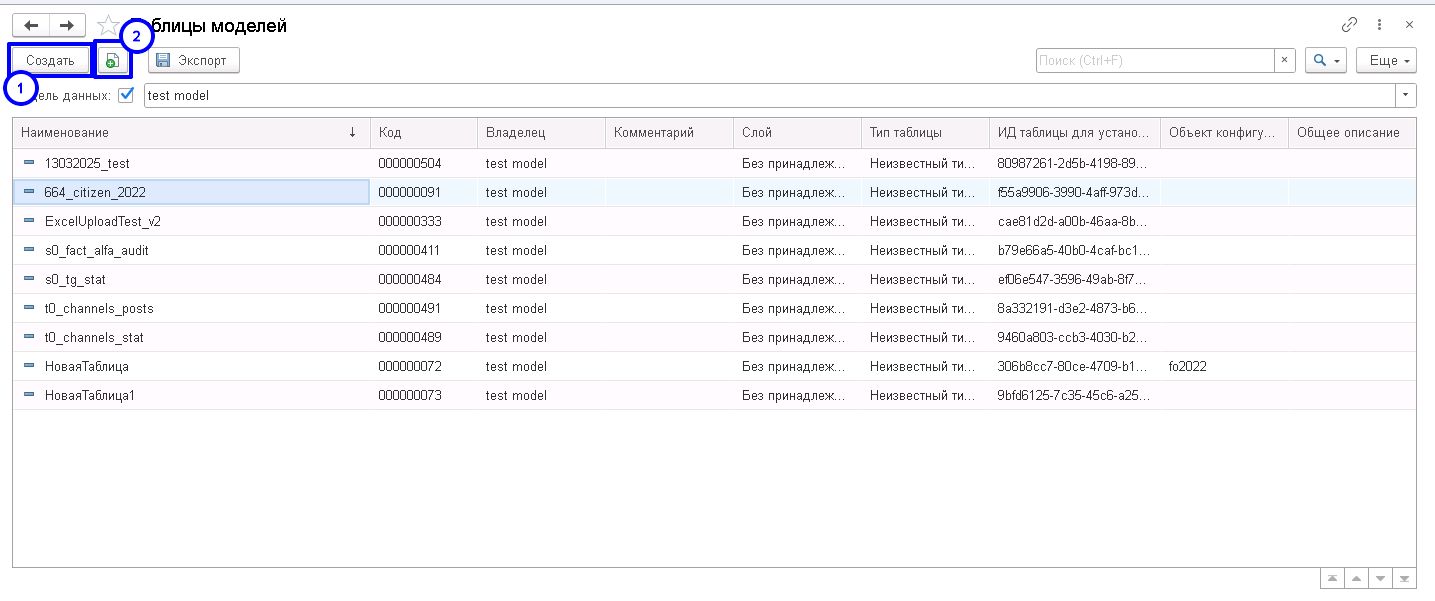

Для создания таблицы в разделе «Таблицы моделей» нажмите на кнопку «Создать» (1). При необходимости создания копированием выберите необходимую строку таблицы и нажмите на кнопку «Создать новый элемент копированием текущего» (2). Отобразиться окно создания новой таблицы со скопированными полями «Слой», «Тип таблицы» и «База данных».

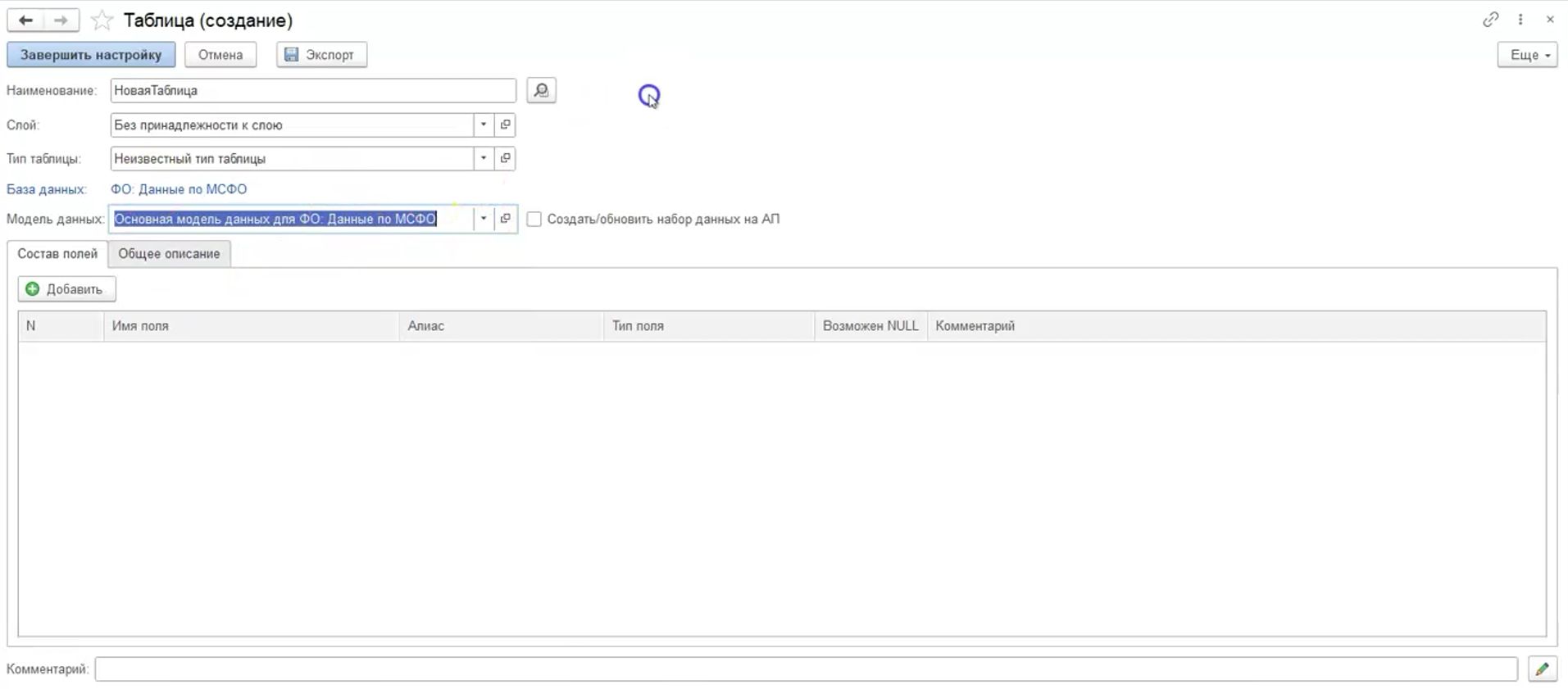

При создании таблицы отобразиться окно, представленное ниже. Заполните поля:

• «Наименование» — укажите необходимое наименование;

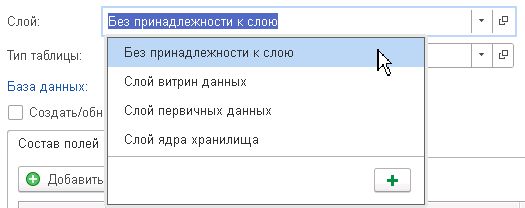

• «Слой» — выберите необходимый слой из выпадающего списка:

• «Тип таблицы» — выберите необходимый тип таблицы из выпадающего списка;
• «База данных» — заполняется автоматически при заполнении поля «Модель данных»;
• «Модель данных» — выберите модель данных, в которой должна быть создана таблица;
• «Создать/ обновить набор данный на АП» — при установке галочки отобразятся две ссылки: «Параметры модели данных на аналитическом портале» и «Создать набор».  Подробнее про параметры моделей и наборы Modus BI можно ознакомиться в разделе «Модель данных».

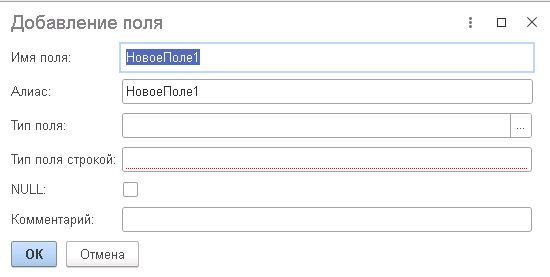

На вкладке «Состав полей» возможно добавление поля таблицы при помощи кнопки «Добавить». Отобразится форма с полями: «Имя поля», «Алиас», «Тип поля», «Тип поля строкой», «NULL», «Комментарий». Заполните необходимые поля и нажмите на кнопку «Ок».

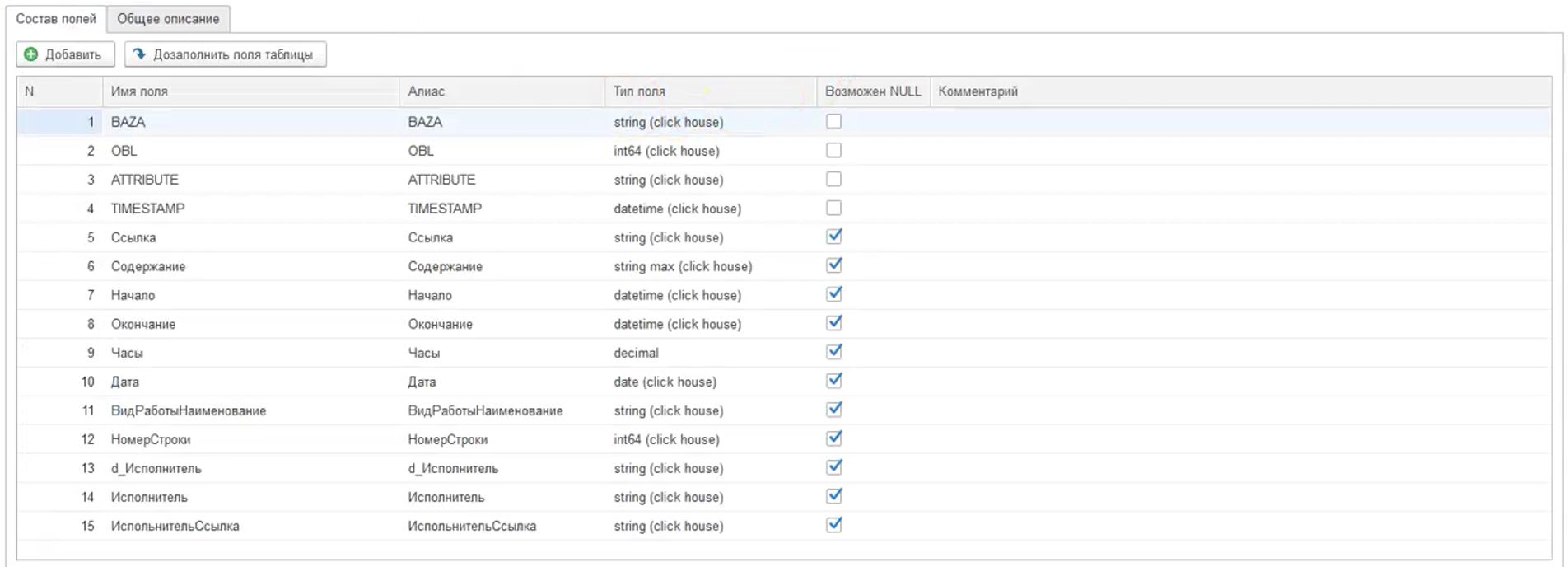

Добавленное поле отобразится в таблице:

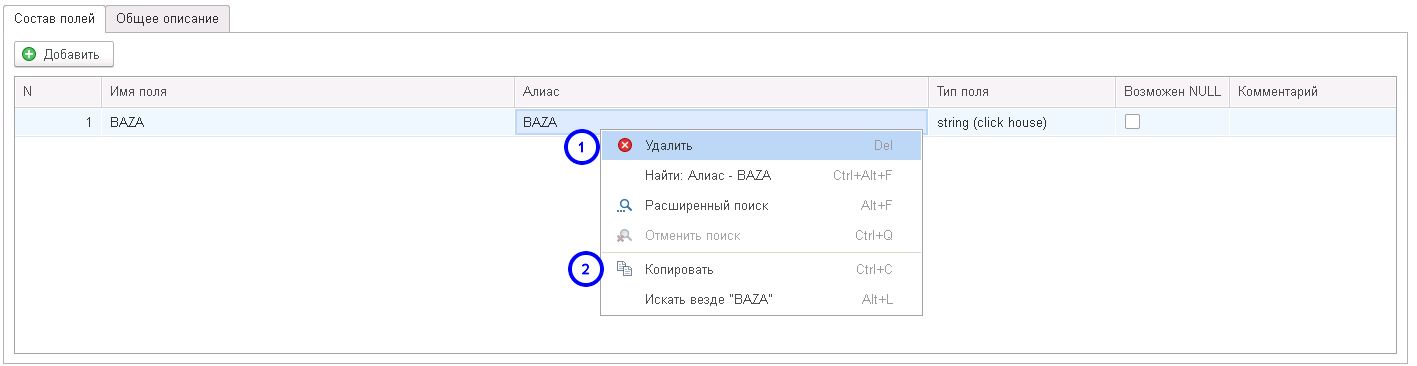

При необходимости нажмите правой кнопкой мыши на строку и выберите необходимое действие. Например, можно удалить добавленное поле (1) или скопировать его (2).

При необходимости редактирования поля нажмите на нужный столбец строки и внесите необходимые изменения.

На вкладке «Общее описание» возможно заполнить описание к таблице.

Экспорт таблицы

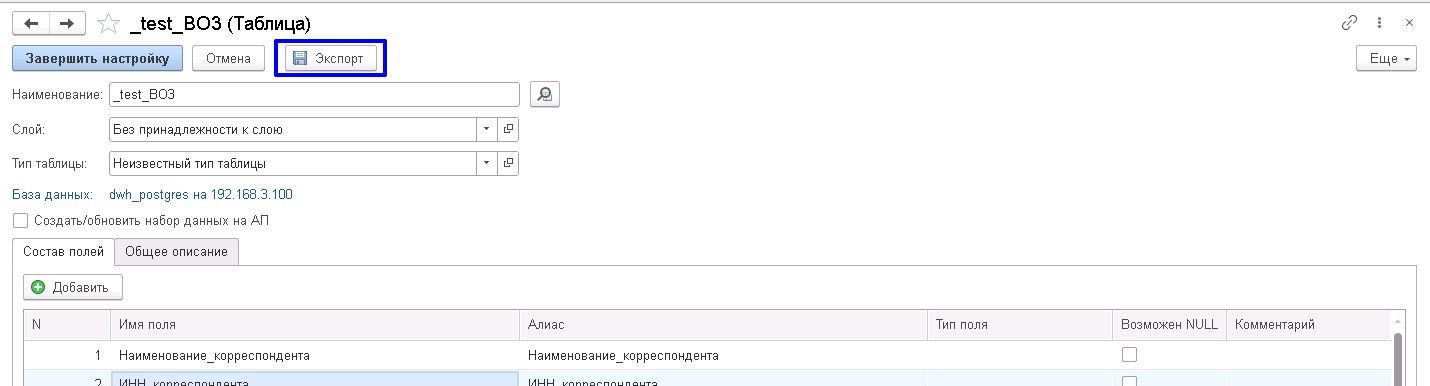

При необходимости экспорта таблицы нажмите на кнопку «Экспорт».

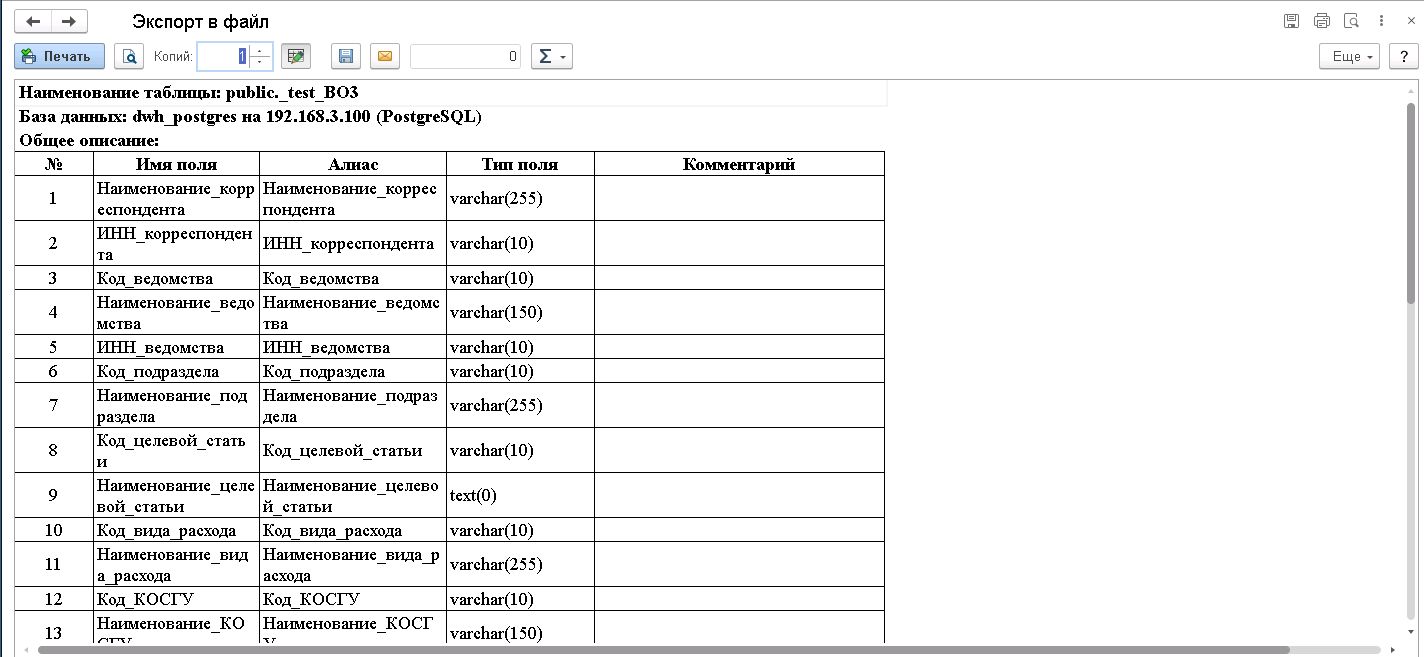

Отобразиться окно «Экспорт в файл», в котором возможен предпросмотр созданной таблицы.

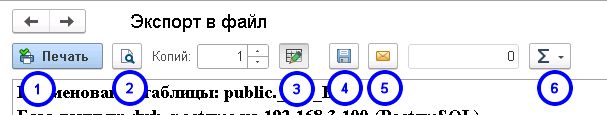

В окне экспорта отображаются кнопки:

1. «Печать»  — при нажатии на кнопку отобразится форма сохранения файла на локальный компьютер и после сохранения автоматически откроется окно печати;
2. «Предварительный просмотр» — при нажатии на кнопку отобразится окно с предварительным просмотром таблицы;
3. «Режим редактирования печатной формы» — при первичном открытии окна экспорта данная кнопка включена, а значит при нажатии на ячейки таблицы можно их редактировать. При нажатии на кнопку происходит отключение режима редактирования, ячейки становятся не редактируемые. При повторном нажатии режим редактирования включится;

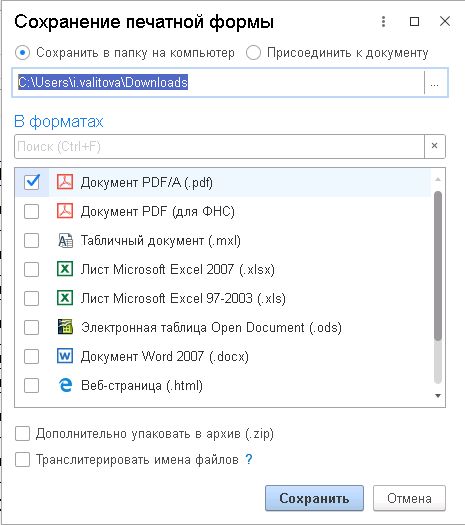

4. «Сохранение на компьютер» — при нажатии на кнопку отобразиться форма, где необходимо выбрать сохранить в папку на компьютер или присоединить к документу. При выборе «Сохранить в папку на компьютер» укажите путь до нужной папки.

   Установите форматы, при необходимости установите галочку в поле «Дополнительно упаковать в архив (.zip)» или в поле «Транслитерировать имена файлов». Нажмите на кнопку «Сохранить».
5. «Отправить по почте» — при нажатии на кнопку отобразится форма с возможностью выбора формата вложений, при необходимости установите галочку в поле «Дополнительно упаковать в архив (.zip)» или в поле «Транслитерировать имена файлов».  Нажмите на кнопку «Выбрать», отобразится окно «Отправка сообщения». Заполните необходимые поля и нажмите на кнопку «Отправить».
6. «Показатель» — выберите при необходимости из выпадающего списка необходимый показатель для таблицы.
