Разбор схемы работы зависимых полей

Ситуация: зависимые выпадающие списки

Предположим, в системе есть форма ввода данных, где пользователь должен указать три параметра:

  • Тип продукции;
  • Регион;
  • Город.

При этом наполнение списка «Город» должно зависеть от того, какой тип продукции и какой регион выбраны. Иными словами, пользователю должны показываться только те города, которые в справочнике явно привязаны к выбранной паре «тип продукции + регион».

Такая логика позволяет:

  • исключить ошибки при вводе (нельзя выбрать город, не подходящий к типу продукции или региону);
  • сократить время поиска нужного значения;
  • сделать интерфейс более удобным и предсказуемым.

Для реализации этого механизма используются три справочника (они играют роль источников данных) и специальная настройка, которая связывает поля формы между собой. Структурная схема представлена ниже.

При необходимости изучите диаграмму потоков данных



Теоретическое объяснение структурной схемы

Схема разделена на три крупные области, которые показаны прямоугольниками: «Справочники», «Форма ввода данных» и «Настройка зависимости». Внутри каждой области находятся элементы, а между областями проведены стрелки, показывающие, как эти элементы взаимодействуют.

Блок «Справочники»

Здесь изображены три справочника — хранилища данных, из которых берутся значения для полей формы:

  • Справочник «Типы продукции» — перечень возможных типов.
  • Справочник «Регионы» — перечень регионов.
  • Справочник «Города» — содержит названия городов, но, что важно, у каждой записи о городе есть два дополнительных поля: «Тип продукции» и «Регион».

Стрелки, идущие от справочника «Города» к двум другим справочникам, показывают, что справочник «Города» использует их в своей структуре — он ссылается на них, чтобы определить, к какому типу продукции и к какому региону относится тот или иной город.

Блок «Форма ввода данных»

В форме находятся три выпадающих списка:

  • «Тип продукции» и «Регион» — это обычные независимые поля. Они получают свои значения напрямую из соответствующих справочников (это показано не стрелками, но подразумевается по смыслу).
  • «Город» — выделено как зависимое. Стрелки, направленные от полей «Тип продукции» и «Регион» к полю «Город», указывают на то, что содержимое последнего зависит от того, что выбрано в первых двух.

Блок «Настройка зависимости»

Этот блок показывает, как система связывает поля формы и справочники, чтобы поле «Город» подчинялось выбору в полях «Тип продукции» и «Регион».

Внутри блока есть два элемента:

  • «Настройка поля Город» — это просто отметка, что для поля «Город» установлено особое правило.
  • «Условие фильтрации» — это само правило, которое записано в виде трёх коротких фраз: «Фильтровать по полю», «Подставлять из», «Поля формы»:
    • «Фильтровать по полю» — означает, что при отборе городов нужно смотреть на какие‑то конкретные поля в справочнике городов.
    • «Подставлять из» и «Поля формы» — означают, что значения для сравнения берутся не откуда-то из справочника, а прямо из полей формы, которые заполнил пользователь.

Конкретно в нашем примере:

  • «Поля формы» — это поля «Тип продукции» и «Регион».
  • «Поля справочника», по которым нужно фильтровать, — это поля «Тип продукции» и «Регион» внутри справочника «Города».

Итог: система берёт то, что пользователь выбрал в «Тип продукции» и «Регион», ищет в справочнике «Города» записи, где эти два поля совпадают, и показывает только такие города.

Итоговая связь

Последняя стрелка на схеме идёт от справочника «Города» прямо к полю «Город» на форме. Она показывает, что после того, как условие фильтрации отработало, отобранные значения (города, соответствующие выбранным типу продукции и региону) попадают в выпадающий список на экране.

Создание таблиц

Для создания зависимых списков этого необходимо создать таблицы-справочники и целевую таблицу. Подробнее о настройке выпадающих списков смотрите в разделе «Настройка выпадающих списков ФВД».

Примечание — далее на примере создадим форму ввода данных «Домашняя техника», в которой выбор бренда будет зависеть от выбора типа техники.

Из главного меню перейдите на портал ФВД: «Формы ввода данных/ Настройки/ Таблицы». Подробнее о создании таблицы ФВД смотрите в разделе «Формирование таблицы для хранения данных и настройка свойств полей данных в форме ввода».

Создание таблицы-справочника для первого поля (основной список)

Выберите хранилище данных, нажмите на кнопку «Добавить», укажите название таблицы, например, «Тип домашней техники».

Нажмите на кнопку «Добавить поле», укажите тип поля и название. Например: applainces_type — значения для основного выпадающего списка: Стиральная машина, Блендер, Кофеварка, Пылесос.

Проверьте данные и нажмите на кнопки «Сохранить» и «Записать в хранилище».

Создание таблицы-справочника для второго поля (зависимый список)

В нужном хранилище данных нажмите на кнопку «Добавить», укажите название таблицы, например, «Бренд домашней техники».

Добавьте основное поле. Например, applainces_type. Перейдите в настройки свойств поля и в разделе «Выбор из справочника» выберите основную таблицу-справочник, созданную на шаге один. Затем укажите поле, из которого будут подставляться значения.

Добавьте поле для зависимого выпадающего списка, например applainces_brand.

Проверьте данные и нажмите на кнопки «Сохранить» и «Записать в хранилище».

Примечание — для корректной работы зависимых выпадающих списков в целевой таблице при заполнении таблицы-справочника каждая запись должна быть связана с соответствующими значениями из основных таблиц-справочников (или фиксированными значениями, если зависимость настроена от значений справочника).
Например, для связи «Тип техники → Бренд» каждая запись бренда должна содержать ссылку на конкретный тип техники: Bosch, LG, Samsung — для стиральных машин; Philips, Braun, KitchenAid — для блендеров и т.д.

Создание целевой таблицы

Создание таблицы, в которой необходимо настроить зависимый выпадающий список.

В нужном хранилище данных нажмите на кнопку «Добавить», укажите название таблицы, например, «Домашняя техника».

Создайте необходимые поля:

  • home_appliance — свяжите основной выпадающий список с таблицей-справочником и полем «Типы домашней техники» в настройках свойств поля;
  • applainces_brand — свяжите зависимый выпадающий список с таблицей-справочником «Бренды домашней техники» и с полем «Бренды техники»;
  • при необходимости добавьте другие поля. Например, «Комментарий» или «Дата».
Примечание — убедитесь, что для полей с выпадающим списком выбраны соответствующие справочники. После создания таблицы в хранилище редактирование полей будет невозможно.

Проверьте данные и нажмите на кнопки «Сохранить» и «Записать в хранилище».

Настройка ФВД с целевой таблицей

После заполнения данными таблиц справочников настройте зависимые поля в целевой форме ввода данных. Подробнее о настройке формы смотрите в разделе «Настройка форм ввода данных в режиме конструктора».

В форме ввода данных теперь можно настроить зависимость выпадающего списка от одного или нескольких полей (как от других выпадающих списков, так и от фиксированных значений справочника).

Настройка зависимого поля:

  • Перейдите в настройки поля, для которого нужно настроить зависимость (в примере — appliances brand).

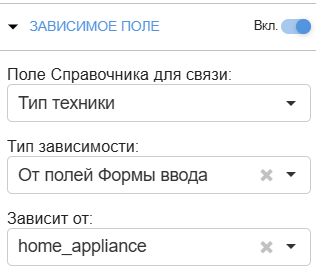

  • Включите переключатель напротив раздела настроек «Зависимое поле»:
    • «Поле Справочника для связи» — выберите поле из справочника зависимого списка, по которому будет выполняться фильтрация (например, «Тип техники»). Значение нельзя сбросить, если связь уже добавлена. В примере: в справочнике «Бренд домашней техники» есть поле «Тип техники», выберите его
    • «Тип зависимости» — выберите один из вариантов:
      • «От полей Формы ввода» — значение для фильтрации берётся из одного или нескольких полей текущей формы. В примере: выберите «От полей Формы ввода».
      • «От значений Справочника» — значение для фильтрации берётся из фиксированных записей справочника (можно выбрать несколько значений).

      • «Зависит от» – в зависимости от выбранного типа:

        • Если выбран тип «От полей Формы ввода», здесь отобразятся все поля формы, имеющие тип «Выпадающий список». Выберите то поле, значение которого будет использовано для фильтрации.
          В примере: выберите поле home_appliance (тип техники).

        • Если выбран тип «От значений Справочника», то выберите одно или несколько значений из справочника, при совпадении с которыми будет срабатывать фильтрация.

Примечание — зависимость будет работать даже если родительское поле защищено от редактирования (предзаполнено и недоступно для изменения пользователем).

Нажмите на кнопку «Сохранить» в настройках поля и на кнопку «Сохранить» в настройках формы. Зависимый выпадающий список в форме ввода данных настроен.
